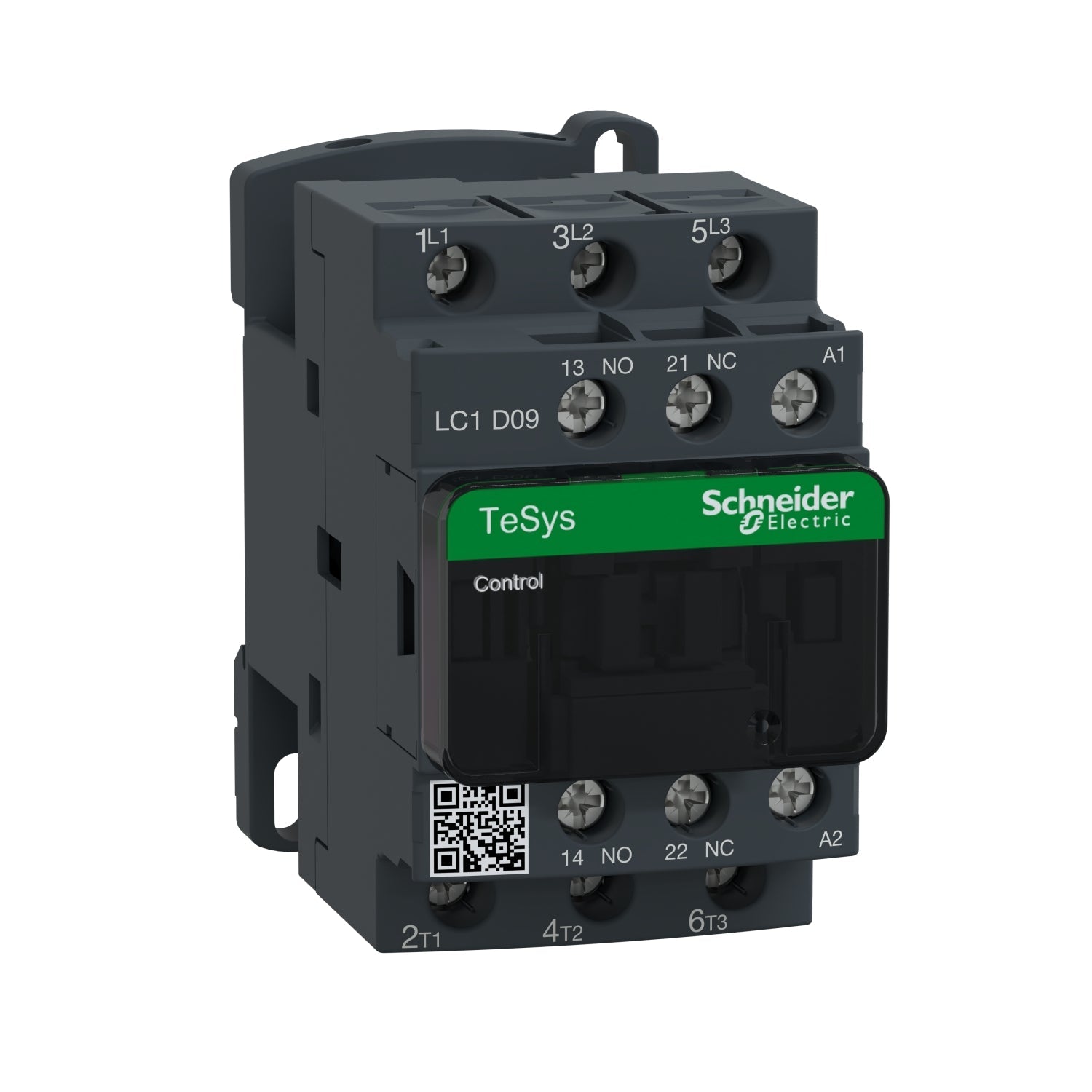

LC1D09LE7 TeSys Deca schütz, 3P (3NO), AC-3/AC-3e, <= 440V 9A, 208V AC spule

TeSys D-Schütz, 3-polig (3 Schließer), für Motorsteuerungsanwendungen bis 9 A/690 V AC-3/3e (4 kW bei 400 V). Sie können zum Bau von Motorstartern für nahezu jede Art von Anwendung verwendet werden. Es verfügt über eine 208-V-50/60-Hz-AC-Spule, 1 Schließer+1 Öffner integrierte Hilfskontakte (NC-Spiegel-zertifiziert), Anschluss über Schraubklemmen. Für Betriebsraten von bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60 °C bietet es hohe Zuverlässigkeit und Haltbarkeit für anspruchsvolle Anwendungen. Kompakt (45 mm breit), DIN-Schienenmontage oder Schraubbefestigung. Das Schütz ist für 20 PS bei 200–208 V AC, 25 PS bei 240 V AC, 60 PS bei 480 V AC und 60 PS bei 600 V AC dreiphasig ausgelegt. Zertifiziert nach mehreren Standards (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh). Bei Verwendung mit einem 480-VAC-Leistungsschalter bis zu 35 A kann dieses Schütz einen SCCR von bis zu 85 kA haben. Bei Verwendung mit einer bis zu 600-VAC-25-A-Sicherung der Klasse J oder CC kann dieses Schütz einen SCCR von bis zu 100 kA haben. Das Schütz wird mit einer 208-VAC-50/60-Hz-Spule geliefert. Das Schütz hat standardmäßig einen normalerweise offenen und einen normalerweise geschlossenen Hilfskontakt eingebaut. Der NC-Kontakt ist spiegelzertifiziert. Schraubklemmenanschlüsse werden für Last- und Hilfsanschlüsse verwendet. Eine umfangreiche Zubehörlinie macht es einfach, die Anforderungen der meisten Anwendungen zu erfüllen. Das Schütz ist 3,15 Zoll hoch, 1,77 Zoll breit und 3,39 Zoll tief. Es wiegt 0,71 Pfund. Das Schütz ist nach UL-, CSA-, IEC-, CCC-, EAC- und Marine-Standards zertifiziert. Das Schütz erfüllt außerdem die Anforderungen von RoHS/REACh
