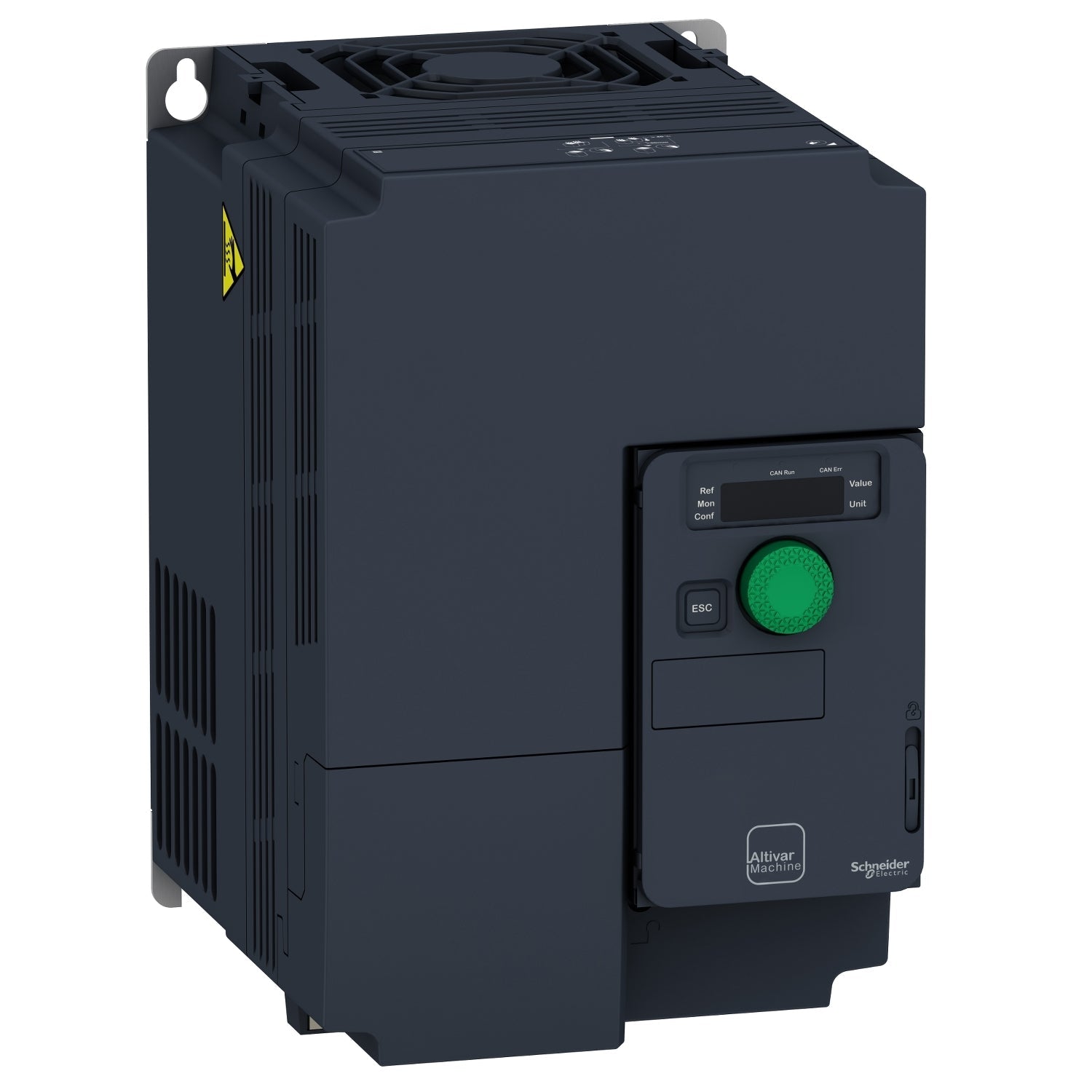

ATV320U55N4C Frequenzumrichter, Altivar Machine ATV320, 5,5 kW, 380...500 V, 3 Phasen, kompakt

Die Altivar Machine ATV320-Reihe ist ein Angebot an Frequenzumrichtern für Erstausrüster (OEMs). Der kompakte Formfaktor ermöglicht die vertikale Stapelung der Antriebe in Maschinenrahmen. Die Serie arbeitet mit einer Nennleistung von bis zu 5,5 kW / 7,5 PS und einer Nennspannung von 380 V bis 500 V AC. Das robuste Design mit beschichteten Leiterplatten nach IEC 60721-3-3 Klasse 3C3 verlängert die Maschinenverfügbarkeit unter rauen Umgebungsbedingungen, beispielsweise bei Umgebungstemperaturen von bis zu 60 °C, ohne dass zusätzliche Kühlung erforderlich ist. Sie verfügt über Funktionen, die für die gängigsten Anwendungen geeignet sind, darunter Drehmoment- und Drehzahlgenauigkeit bei sehr niedriger Drehzahl, hohe Dynamik mit sensorloser Flussvektorregelung und erweiterter Frequenzbereich für Hochgeschwindigkeitsmotoren. Sie ermöglicht außerdem die Parallelschaltung von Motoren und Spezialantrieben unter Ausnutzung des Spannungs-/Frequenzverhältnisses sowie der statischen Drehzahlgenauigkeit und Energieeinsparung für Synchronmotoren mit offenem Regelkreis. Sie wiegt 2,2 kg und hat die Abmessungen 150 mm Breite, 232 mm Höhe und 172 mm Tiefe. Altivar Machine ATV320 erfüllt einfache und erweiterte Anwendungsanforderungen in den Bereichen Verpackung, Materialhandhabung, Textil, Materialverarbeitung, mechanische Antriebe und Hebezeuge. Es entspricht IEC, UL, TÜV, KC und anderen internationalen Normen. Montagezubehör und externe Optionen (Bremswiderstände, Netzdrosseln, Motordrosseln, zusätzliche EMV-Filter) sind mit Altivar Machine ATV320-Frequenzumrichtern erhältlich. Die Art des externen Zubehörs und der Optionen hängt von der Frequenzumrichterleistung ab. Das Produkt wird in zwei Paketen geliefert. Es ist dank 4 Befestigungslöchern für die vertikale Montage auf einer Tafel vorgesehen. Es ist über DTM vollständig in EcoStruxure Machine von Schneider Electric integriert. ATV320-Frequenzumrichter können mithilfe desselben Softwarebausteins (DTM) direkt in der SoMachine- und SoMove-Software konfiguriert, gesteuert und diagnostiziert werden. Es ist umweltfreundlich und entspricht Richtlinien wie RoHS, WEEE usw. zum Umweltschutz.
