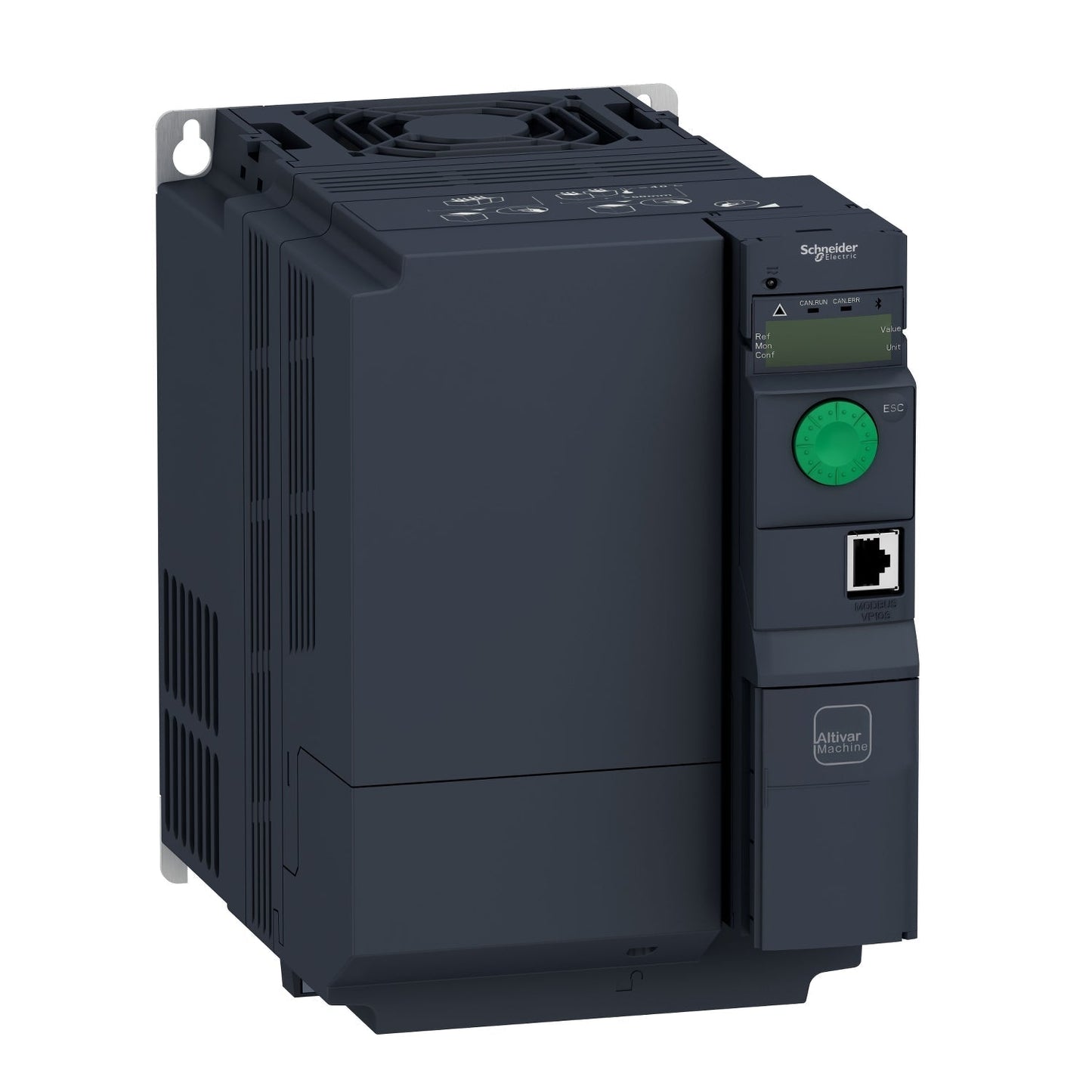

ATV320U55N4B Frequenzumrichter, Altivar Machine ATV320, 5,5 kW, 380...500 V, 3 Phasen, Buch

Der Frequenzumrichter Altivar 320 kann dreiphasige Synchron- und Asynchronmotoren versorgen. Sein kompaktes Gehäuse ermöglicht eine einfache und kompakte Installation in Ihren Automatisierungsschränken. Er arbeitet mit einer Nennleistung von bis zu 5,5 kW / 7,5 PS und einer Nennspannung von 380 V bis 500 V AC. Sein robustes Design mit beschichteten Leiterplatten nach IEC 60721-3-3 Klasse 3C3 ermöglicht eine verlängerte Maschinenverfügbarkeit unter rauen Umgebungsbedingungen, beispielsweise bei Umgebungstemperaturen von bis zu 60 °C, ohne dass zusätzliche Kühlung erforderlich ist. Er verfügt über Funktionen für die gängigsten Anwendungen, darunter Drehmoment- und Drehzahlgenauigkeit bei sehr niedriger Drehzahl, hohe Dynamik mit sensorloser Flussvektorregelung und erweiterter Frequenzbereich für Hochgeschwindigkeitsmotoren. Er ermöglicht außerdem die Parallelschaltung von Motoren und Sonderantrieben unter Nutzung des Spannungs-/Frequenzverhältnisses, der statischen Drehzahlgenauigkeit und der Energieeinsparung für Synchronmotoren mit offenem Regelkreis. Die Antriebssoftware umfasst fünf Sicherheitsfunktionen, die Maschinen helfen, die Sicherheitsanforderungen zu erfüllen, unabhängig davon, ob sie in Verbindung mit einem Preventa-Sicherheitsmodul eingesetzt werden oder nicht. Diese Sicherheitsfunktionen werden mit der SoMove-Software konfiguriert. Altivar Machine ATV320 wurde für Erstausrüster (OEMs) entwickelt und erfüllt einfache und erweiterte Anwendungsanforderungen in den Bereichen Verpackung, Materialhandhabung, Textil, Materialverarbeitung, mechanische Antriebe und Hebezeuge. Es entspricht den internationalen Normen IEC/EN 61800-5-1 und IEC/EN 61800-3 (Störfestigkeit und leitungsgebundene und abgestrahlte EMV-Emissionen). Es ist außerdem CE-, UL-, CSA-, NOM-, EAC- und RCM-zertifiziert. Montagezubehör und externe Optionen (Bremswiderstände, Netzdrosseln, Motordrosseln, zusätzliche EMV-Filter) sind mit Altivar Machine ATV320-Frequenzumrichtern verfügbar. Die Art des externen Zubehörs und der Optionen hängt von der Frequenzumrichterleistung ab. Dank 4 Befestigungslöchern ist es für die vertikale Montage (+/- 10 °) auf einer Tafel vorgesehen. Es ist über DTM vollständig in EcoStruxure Machine von Schneider Electric integriert. ATV320-Antriebe können direkt in der SoMachine- und SoMove-Software mithilfe desselben Softwarebausteins (DTM) konfiguriert, gesteuert und diagnostiziert werden. Es ist umweltfreundlich und entspricht Richtlinien zum Umweltschutz wie RoHS, WEEE usw.
