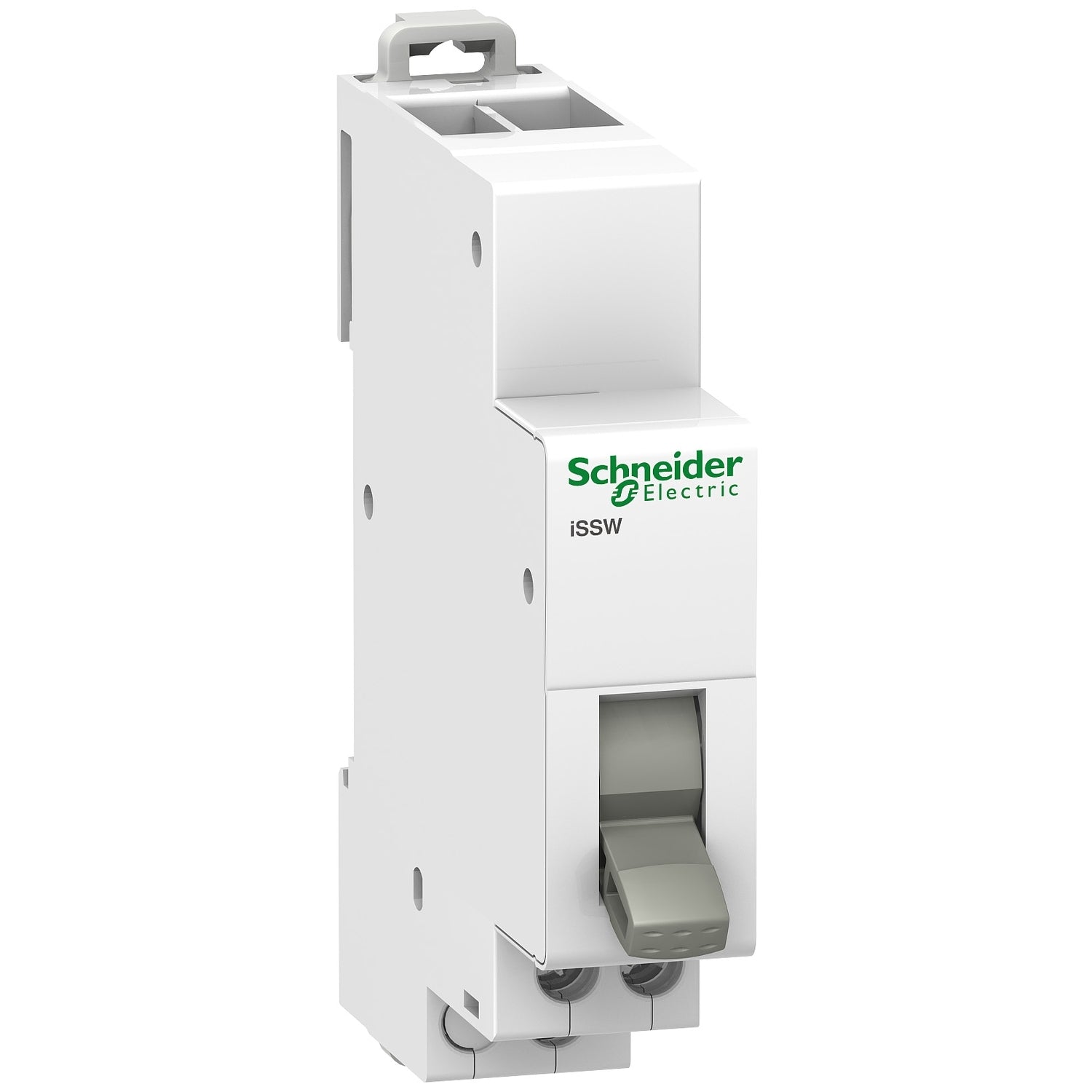

A9E18073 Schneider Electric Linearschalter - iSSW - 1 C/O - 20A - 250 V AC - 3 Positionen

Dieser Acti9 iSSW ist ein linearer Schalter zur manuellen Steuerung von Stromkreisen. Es handelt sich um einen 3-Positionen-Schalter mit 1 Umschaltkontakt (1 C/O). Die phasengetrennte Wand kann geteilt werden, um die Durchführung aller Arten von Sammelschienen zu ermöglichen. Er wird mit versetzten Klemmen geliefert, um den Anschluss zu vereinfachen. Das Anzugsdrehmoment für den Anschluss beträgt 1 Nm für Schraubendrehertyp PZ1. Die Nennbetriebsspannung Ue beträgt 250 V AC. Der Nennbetriebsstrom Ie beträgt 20 A. Die Betriebsfrequenz beträgt 50 Hz. Der Anschluss erlaubt starre Kupferkabel von mindestens 0,5 mm² bis maximal 2 x 2,5 mm². Der Anschluss erlaubt flexible oder mit Aderendhülsen versehene Kupferkabel von mindestens 0,5 mm² bis maximal 2 x 2,5 mm². Die Anzahl der Öffnungs- und Schließzyklen (OC) beträgt 30.000. Die Lebensdauer beträgt 30.000 Schaltspiele bei Stromkategorie AC22 unter cos phi=0,8. Die Breite im 9-mm-Raster beträgt 2. Die Abmessungen betragen (B) 18 mm x (H) 82 mm x (T) 75 mm. Der Verschmutzungsgrad beträgt 3. Die Tropenfestigkeit entspricht der Behandlung 2 (relative Luftfeuchtigkeit 95 % bei 55 °C). Die Betriebstemperatur liegt zwischen -20 °C und +50 °C. Die Lagertemperatur zwischen -40 °C und +70 °C. Es entspricht den Normen IEC 60669-1 und IEC 60947-5-1.
