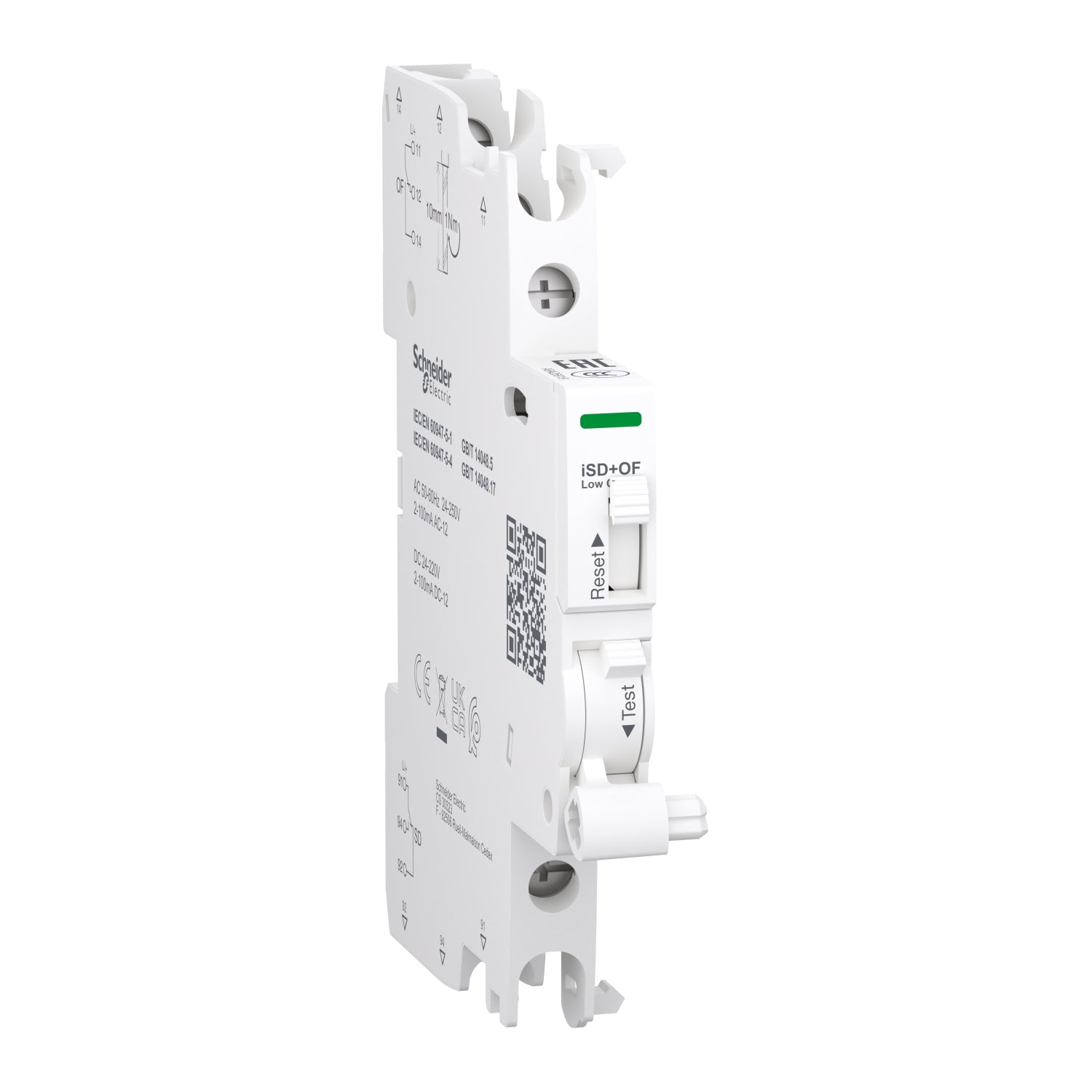

A9A26919 Hilfskontakt, Acti9 A9A, iSD+OF, 2 C/O, 2 mA bis 100 mA, 24 VAC bis 250 VAC, 24 VDC bis 220 VDC, Anschluss oben und unten

Dieser elektrische Hilfskontakt von Acti9 ist ein modularer Überlast- und Fehlerkontakt. Die 2 Kontakte (2 Schließer/Öffner) können die Signalinformationen des zugehörigen Geräts an eine speicherprogrammierbare Steuerung melden. Der Nennstrom (In) liegt zwischen 2 mA und 100 mA bei einer Betriebsfrequenz von 50 Hz bis 60 Hz bei 24 V bis 240 V AC und zwischen 2 mA und 100 mA bei 24 V bis 220 V DC. Er verfügt über 2 Positionsschalter mit Kontakten vom Typ 2 C/O. Er ist für Neu- oder Renovierungsinstallationen in kleinen Gewerbegebäuden, kritischen Gebäuden, im Gesundheitswesen, in der Industrie, in Rechenzentren und Infrastrukturen vorgesehen. Dieser Überlast- und Fehlerkontakt ist kompatibel mit Acti9-Reihen wie iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 und iID-Fehlerstrom-Schutzschaltern (RCCB) mit Doppelklemmen. Der OC- und Fehlerkontakt ist nur bei Geräten der Acti9-Reihe wie iID, iDPN Vigi, iSW-NA, ARA, iC60 und RCA installiert und umfasst 2 Umschaltkontakte. Wenn keine Kammsammelschiene vorhanden ist, ist es auch mit iC40, iC40 ARC, iCV40, iCV40 Vigi ARC kompatibel. iSD+OF wird entweder als Kurzname des Geräts oder als Kompatibilitätscode verwendet. Die mechanische Anzeige ist zur Signalisierung (lokal) am Produkt vorhanden. Es verfügt über einen Schraubklemmenanschluss oben und unten. Der Anschluss ermöglicht starre Kupferkabel. Die Kabelquerschnittskapazität beträgt 1 mm² bis 4 mm². Es verfügt über einen Schraubklemmenanschluss oben und unten. Der Anschluss ermöglicht flexible Kupferkabel. Die Kabelquerschnittskapazität beträgt 0,5 mm² bis 2,5 mm². Es verfügt über einen Schraubklemmenanschluss oben und unten. Der Anschluss ermöglicht starre Kupferkabel (2 Kabel). Die Kabelquerschnittskapazität beträgt 2,5 mm². Es verfügt über einen Schraubklemmenanschluss oben und unten. Der Anschluss ermöglicht Flexibilität mit Aderendhülsen-Kupferkabeln (2 Kabel). Der Kabelquerschnitt beträgt 1,5 mm². Die Bemessungsisolationsspannung (Ui) beträgt bis zu 500 V. Die Bemessungsstoßspannungsfestigkeit (Uimp) beträgt 4 kV. Die Breite im 9-mm-Raster beträgt 1. Die Abmessungen betragen (B) 9 mm x (H) 90 mm x (T) 73 mm. Die Produktfarbe ist weiß (RAL 9003). Der Verschmutzungsgrad ist 3. Der Tropenschutzgrad ist Behandlung 2. Das Anzugsdrehmoment der Verbindung beträgt 1 Nm (unten) für den Schraubendrehertyp PZ1. Gemäß der Norm IEC 60529 beträgt die IP-Schutzart IP20. Die Betriebstemperatur beträgt -25 °C bis +70 °C. Die Lagertemperatur beträgt -40 °C bis +85 °C. Dieses Produkt entspricht den Normen EN/IEC 60947-5-1 und EN/IEC 60947-5-4. Dieses Produkt ist mit den CE- und UKCA-Kennzeichnungen zertifiziert.
